人形机器人拉动PEEK产业扩容 精制提纯装备迭代升级：解析聚醚醚酮专用过滤洗涤干燥机的工艺实践
无锡双瑞机械
01
产业新周期：PEEK特种工程塑料迎来多下游驱动的增长窗口

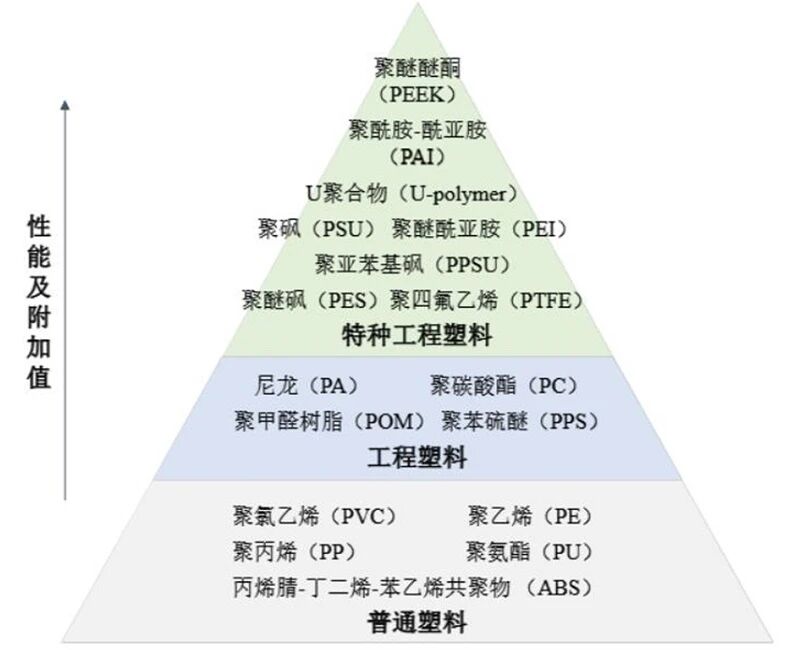

在全球制造业轻量化、精密化发展大背景下，以聚醚醚酮（PEEK）为代表的聚芳醚酮系列特种工程塑料，正由航空航天、植入医疗等小众高壁垒赛道，转变为人形机器人、800V高压新能源汽车、低空经济eVTOL、商业航天、半导体装备等新兴产业的关键基础材料。PEEK拥有耐高温、高比强度、耐化学品腐蚀、自润滑、低离子析出、生物相容性良好等综合性能，密度仅为铝合金的二分之一，比强度显著优于传统金属材料，用于人形机器人关节、骨架、轴承、传感器壳体，可实现整机减重，降低驱动负载，改善设备续航与运动响应表现。
除人形机器人之外，PEEK在多个Gao端制造领域的应用持续拓展：
(1) 新能源800V高压平台工况下，PEEK可用作电机绝缘、密封部件，耐受长期高温与电气负荷；
(2) 半导体行业中，低离子析出特性使其适配晶圆载具、CMP保持环等工装零部件；
(3) 医疗领域可作为骨科、牙科植入基材；航空航天领域替代部分合金构件实现减重增效。
与之同步，聚醚酮酮PEKK、聚芳醚腈PEN、聚芳醚酮PAEK、聚醚酮PEK、聚醚砜PES、聚砜PSU、氟酮等同谱系特种高分子材料，也伴随下游产业发展获得更大市场空间。
长期以来，全球PEEK市场被海外几家企业主导，国内市场存在较高进口依赖。经过多年技术攻关，国内多家材料企业逐步突破聚合合成工艺，千吨级产线陆续落地，国产PEEK正在从单纯的进口替代阶段，向着品质对标海外产品的并跑阶段迈进，产能扩张与成本优化同步推进。但行业也客观面临结构性矛盾：
双瑞
(1) 聚合环节取得突破之后，精制提纯后处理工段成为制约国产树脂实现高纯量产、打通Gao端客户ren证的重要环节。
双瑞机械
(2) 聚合得到的粗品树脂混杂溶剂、无机盐副产物、各类杂质离子，如果后处理工艺与装备能力不足，产品的溶剂残留、无机离子、含水率、颗粒形貌难以达标，就无法进入电子级、医疗级、机器人零部件等Gao端应用市场。
无锡双瑞机械
因此，适配规模化生产的后处理装备升级，成为国内特种工程塑料产业链建设的重要组成部分。
WINTER TRVAL
02
工艺卡点：PEEK精制提纯后处理现存行业痛点

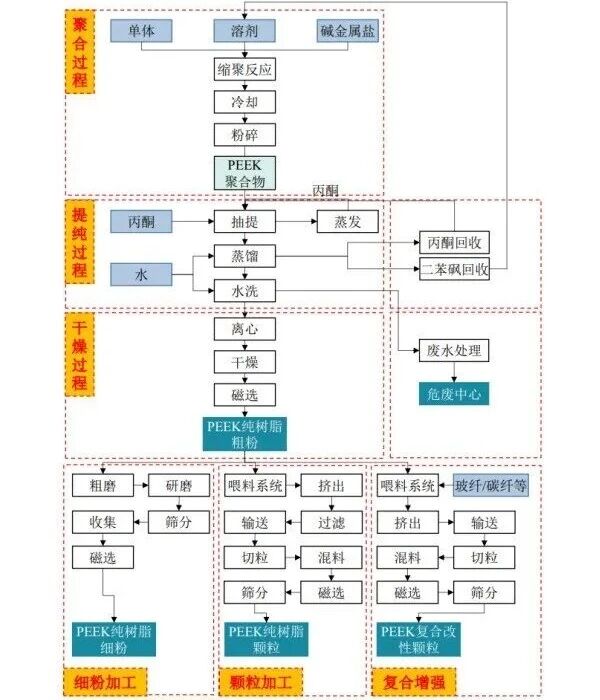

PEEK工业化生产多采用亲核取代逐步聚合路线，以4,4'-二氟二苯甲酮、对苯二酚为主要原料，二苯砜作为高温反应溶剂，碳酸盐参与缩聚反应。聚合结束后体系内不是纯树脂，是PEEK聚合物、二苯砜溶剂、氟化钠/氟化钾盐副产物、未完全反应原料，以及钠、钾、氟、氯、硫酸根等杂质离子共同构成的固体混合物料。这些无机盐与溶剂杂质部分包裹在树脂颗粒内部，仅依靠简单粉碎无法去除，必须通过完整的精制提纯流程，完成有机溶剂浸取除溶剂、高温水洗脱除水溶性盐类、真空干燥脱除湿分，才能够得到满足下游Gao端指标的成品树脂。

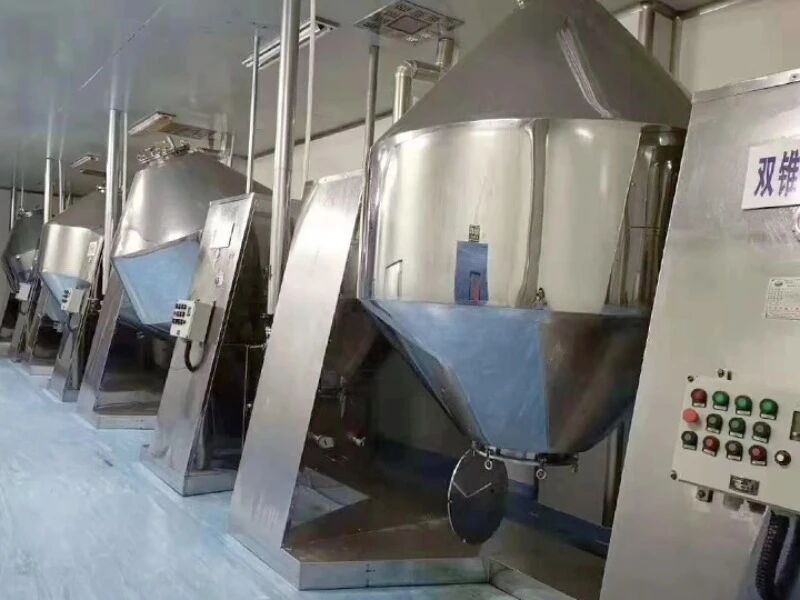

传统的PEEK后处理采用多设备分散式工艺流程，丙酮浸取、水洗、过滤、干燥分布在浸取釜、水洗釜、离心机、双锥回转干燥机等多套独立设备中分步完成，整套工艺在实际工业化生产中暴露出多重现实短板。
(1) 工序分散，物料多次转运，综合生产周期长。
粗品树脂需要在多台设备之间完成输送转移，不仅耗费工时，粉体物料还容易造成管路堵塞，进一步拉长生产周期；同时物料转移过程带来粉体飞扬，增加物料损耗，也存在外界杂质介入造成二次污染的风险。公开工艺文献数据显示，传统分散工艺处理一批物料，精制全流程耗时可达53小时，不利于千吨级产线的产能释放。
(2) 水耗、溶剂消耗与能耗压力突出。
为洗出包裹在颗粒内部的氟盐、碱金属离子，传统工艺依靠大量高温脱盐水反复浸泡洗涤，水资源消耗巨大；丙酮等有机溶剂浸取之后，溶剂回收体系匹配度不足，溶剂损耗偏高；后续干燥工段加热时间长，整体单位产品能耗居高不下，直接抬高树脂制造成本，同时带来废水、废溶剂处理的环保压力。
(3) 物料品质管控难度较大
物料在多次转运、高强度搅拌条件下容易发生过度粉化，粉化率偏高，破坏树脂颗粒原始形貌，对后续挤出、注塑、改性加工造成负面影响。传统双锥回转干燥设备受热模式受限，容易出现结块、外干内湿现象，降温出料阶段水汽重新吸附到物料表面，含水率难以稳定控制到0.02%以下，无法满足电子、医疗领域对低水分的硬性指标；水洗环节对内部包裹杂质的脱除能力有限，无机离子残留波动大，不同批次之间产品一致性不易保障。
(4) 自动化程度有限，人为干预较多。
多设备串联模式下操作节点繁多，工艺条件依靠人工调节，温度、洗涤时长、真空度等关键工艺参数复现难度大，批次之间品质差异难以缩小，难以适配新材料企业大规模连续化生产的管控要求。
综合来看，聚合只是PEEK生产的第yi步，精制提纯后处理装备与工艺水平，直接决定成品树脂的纯度、含水率、颗粒状态、批次稳定性，是国产PEEK突破Gao端应用ren证、实现降本扩产的关键卡点之一。无锡市双瑞机械在面向特种高分子材料装备开发过程中，充分调研上述工艺痛点，针对PEEK及同类聚芳醚酮类树脂的物性，开展过滤洗涤干燥一体化装备的工程化开发工作。
装备革新：PEEK精制提纯过滤洗涤干燥三合一设备工艺与应用价值

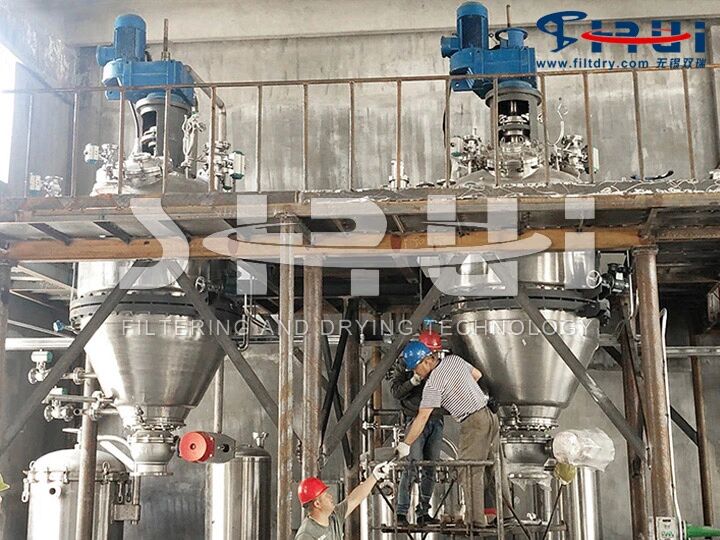

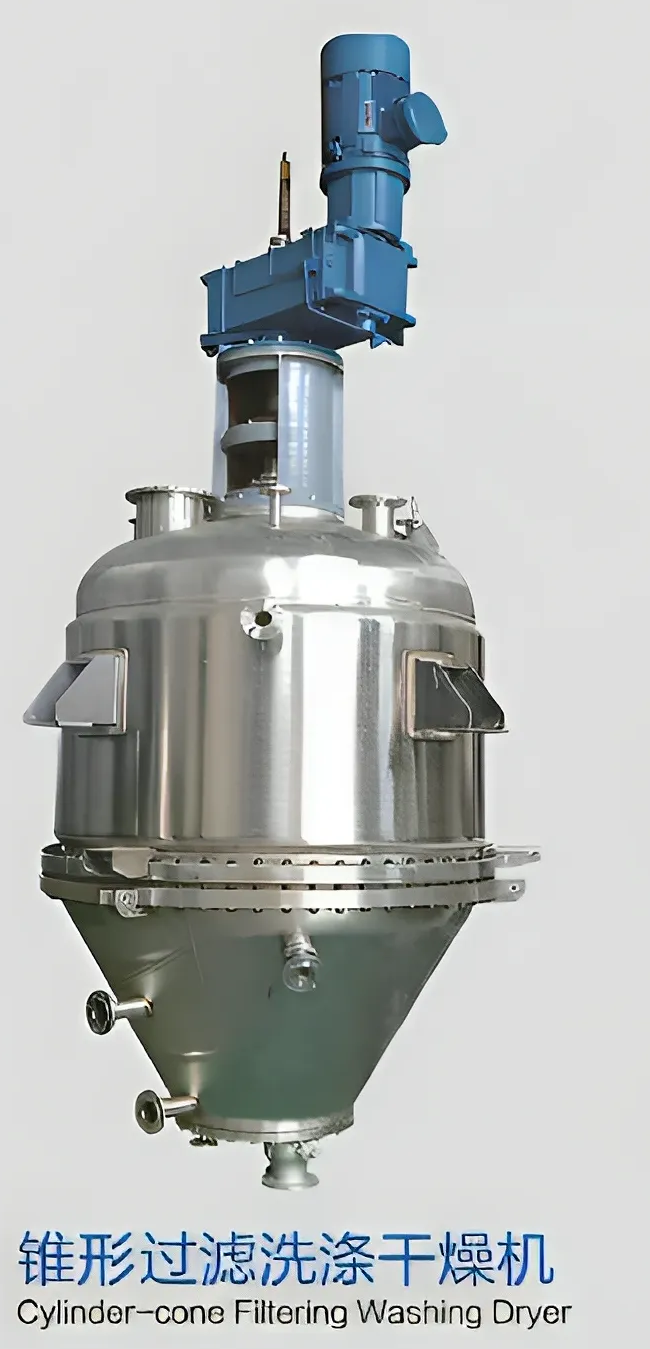

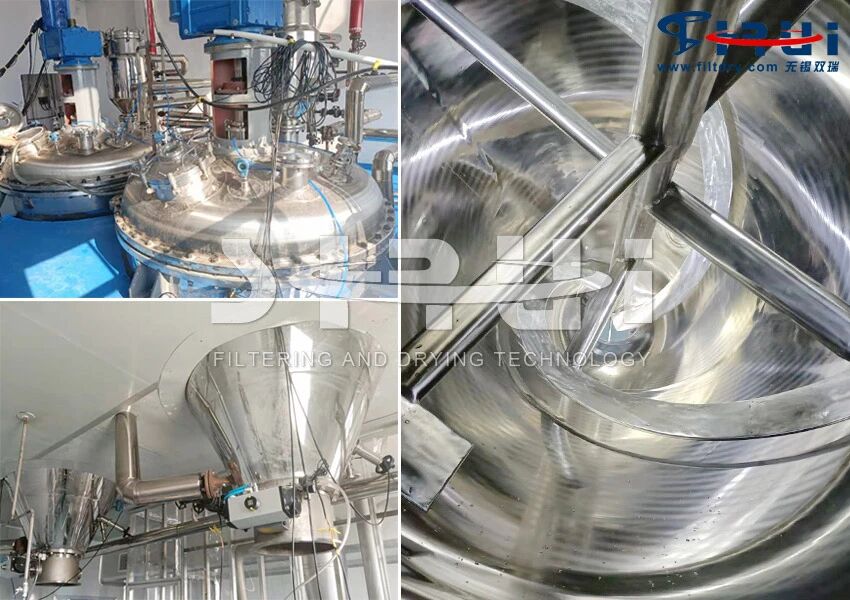

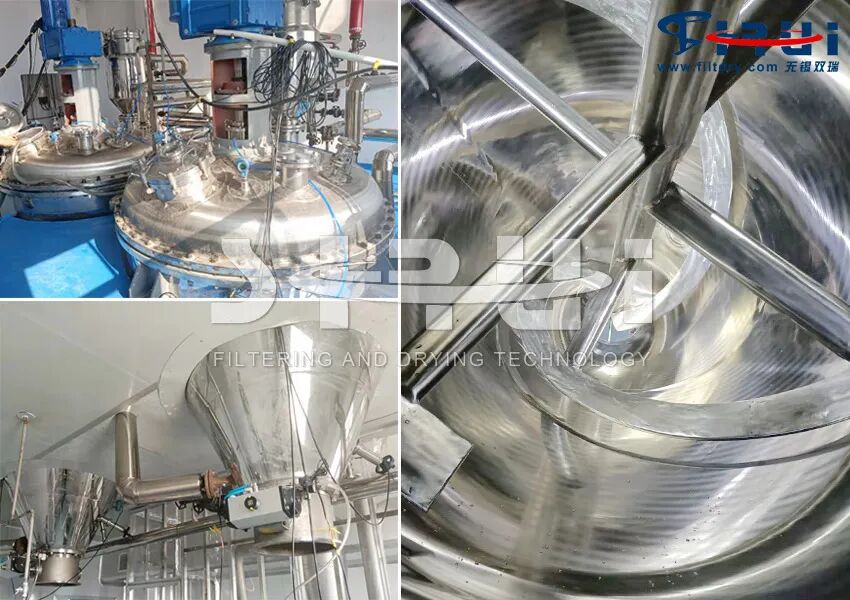

针对传统分散后处理工艺存在的短板，无锡市双瑞机械开发聚醚醚酮PEEK精制提纯专用锥形过滤洗涤干燥三合一设备，将原本分散在多套装置上的丙酮浸取、多级水洗、过滤脱液、真空干燥工序集成在同一台密闭压力容器内部分步完成，物料在设备内部依靠压差、液位完成溶剂与洗涤液进出，全程无需将固体物料转出设备本体，以此规避物料多次转运带来的各类问题。

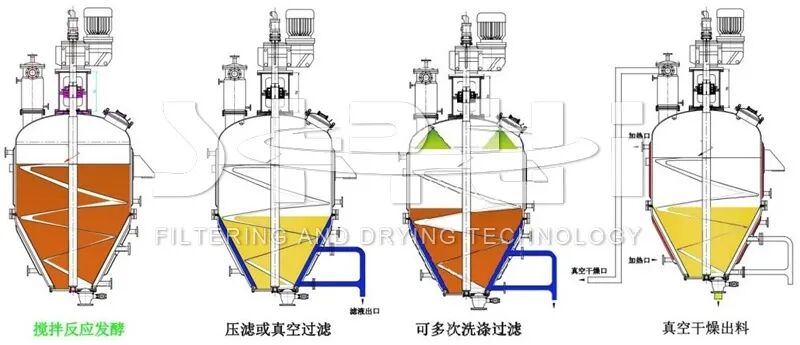

整套设备的工艺执行路径分为丙酮浸取除溶剂、水洗脱除无机盐杂质、过滤脱液、真空复合干燥、密闭出料几个阶段。
(1) 在丙酮浸取阶段
粗PEEK物料密闭进入设备腔体，投入丙酮溶剂，设备温控系统将体系控制在40℃左右，采用适配PEEK粉体的低速搅拌模式，兼顾传质效果同时降低剪切作用，减少物料过度粉化。通过循环浸取模式将聚合溶剂二苯砜溶出，浸取后的丙酮母液可以导出进入外部蒸馏回收系统，实现丙酮的及时蒸发回收循环使用，持续降低体系内二苯砜含量，直至溶液中二苯砜指标达到工艺要求，再将母液过滤压滤排出，完成溶剂脱除工序。该模式避免传统工艺反复在多釜之间倒料，同时溶剂闭环回收有助于降低有机溶剂消耗。
(2) 浸取完成后进入水洗工序
向设备内通入脱盐水，控制料液液位，维持水洗温度不超过80℃，开展搅拌洗涤，浸出树脂内部包裹的氟化盐、碱金属离子等水溶性杂质。设备可配套膜分离+EDI电除盐单元，对洗涤排水进行净化再生，处理后的水体可以回用作洗涤用水，有助于减少新鲜超纯水的消耗量。水洗过程中定期检测排出洗涤水的氟离子浓度，当杂质指标达标后，将洗涤水压滤排出，完成水洗除杂流程。
(3) 洗涤过滤结束之后，直接在同一设备腔体开展干燥作业。
启动夹套加热系统与真空抽气系统，先进行真空干燥，当体系温度达到设定阈值，可引入过热空气开展气流辅助干燥，加速内部湿分脱除。干燥完成后，通过设备底部卸料机构密闭出料，整套精制流程全部在单机密闭环境完成。
从工程应用角度，该一体化装备带来多方面实际收益：
(1) 简化工艺流程，减少配套设备数量，有助于降低设备整体投资，同时缩小生产车间占地面积，减少配套基建投入。
(2) 消除固体物料跨设备转运环节，规避管路堵塞、物料粉化损耗、外部引入污染等风险；设备内部完成全部工序，可有效缩短单批次精制处理时长，提升装置单位时间处理能力。
(3) 溶剂与洗涤水可实现回收循环利用，有助于降低水耗、溶剂消耗，减轻三废处理负荷，契合化工新材料绿色制造的发展方向。
(4) 整套工序集中于单机，操作工位减少，生产管理流程简化；设备可以配套PLC控制系统，温度、搅拌转速、真空度、洗涤时长等关键参数集中管控，便于工艺复现，助力提升不同批次产品的品质一致性。
该三合一设备不局限于PEEK单一品种，通过调整搅拌转速、温度曲线、溶剂体系，同样可以适配PEKK、PEN、PAEK、PEK、聚醚砜、氟酮等多种热敏特种高分子的精制提纯需求，适配新材料企业多牌号柔性生产的现实需求。
配套干燥单元：特种工程塑料专用单锥真空干燥机，构建一站式后处理解决方案
在部分生产场景中，企业会将过滤洗涤单元与深度干燥单元分开配置，湿料经过三合一设备过滤脱液之后，送入特种工程塑料专用单锥真空干燥机开展深度干燥；也可直接将单
1
PEEK等聚芳醚酮类树脂属于热敏高分子，玻璃化转变温度较高，湿粉体容易团聚结块；
2
对机械剪切敏感，剧烈搅拌会造成颗粒破碎粉化；
3
高牌号要求干燥过程中尽量避免树脂热氧化，蕞终成品含水率需要稳定控制至0.02%以下，不能出现局部外干内湿，这对干燥装备的传热结构、搅拌形式、真空保护体系提出较高要求。

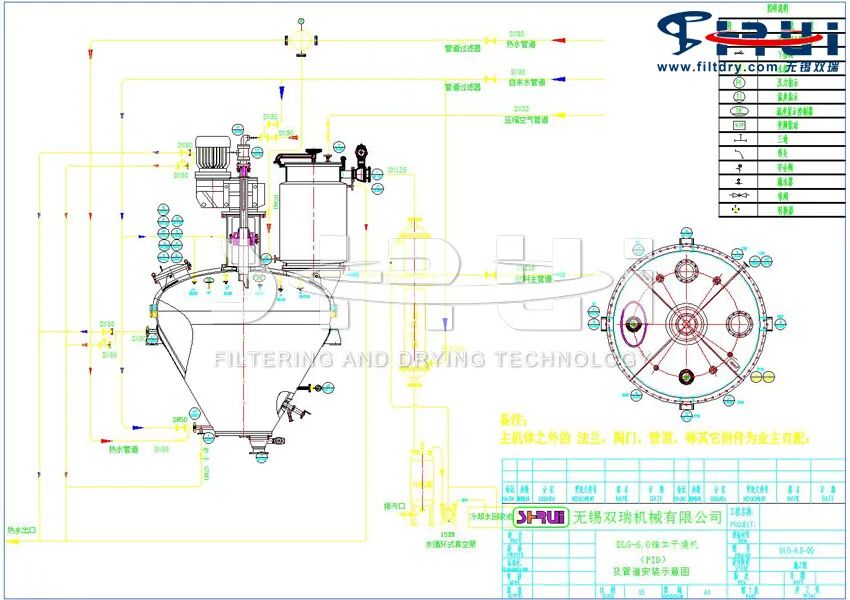

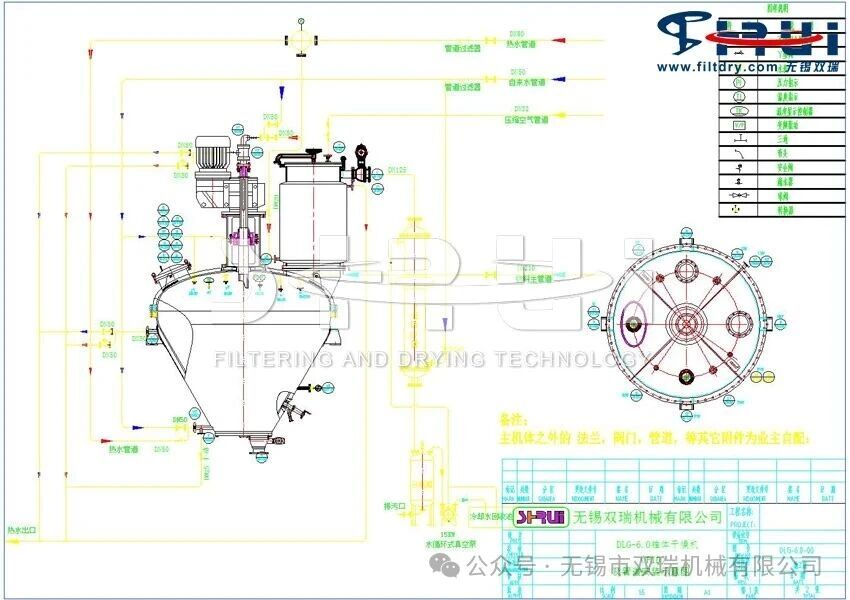

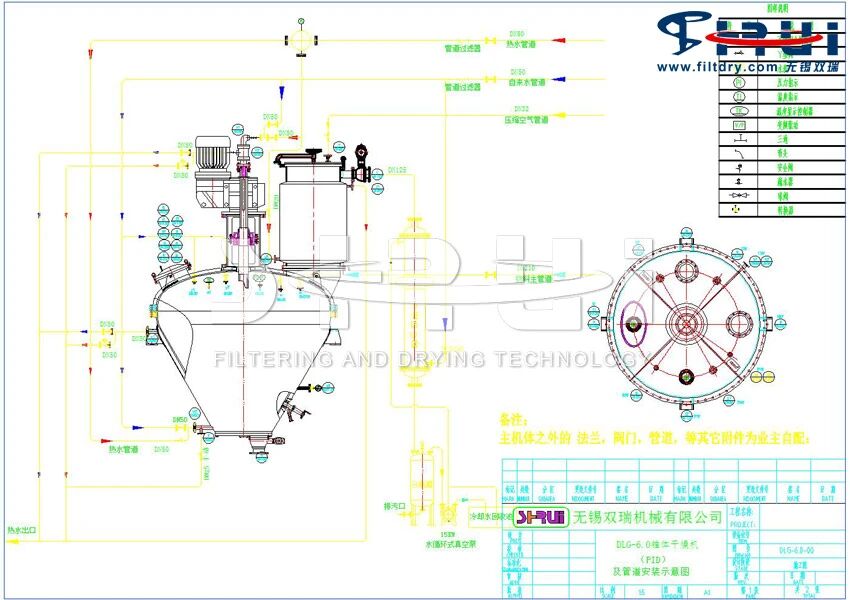

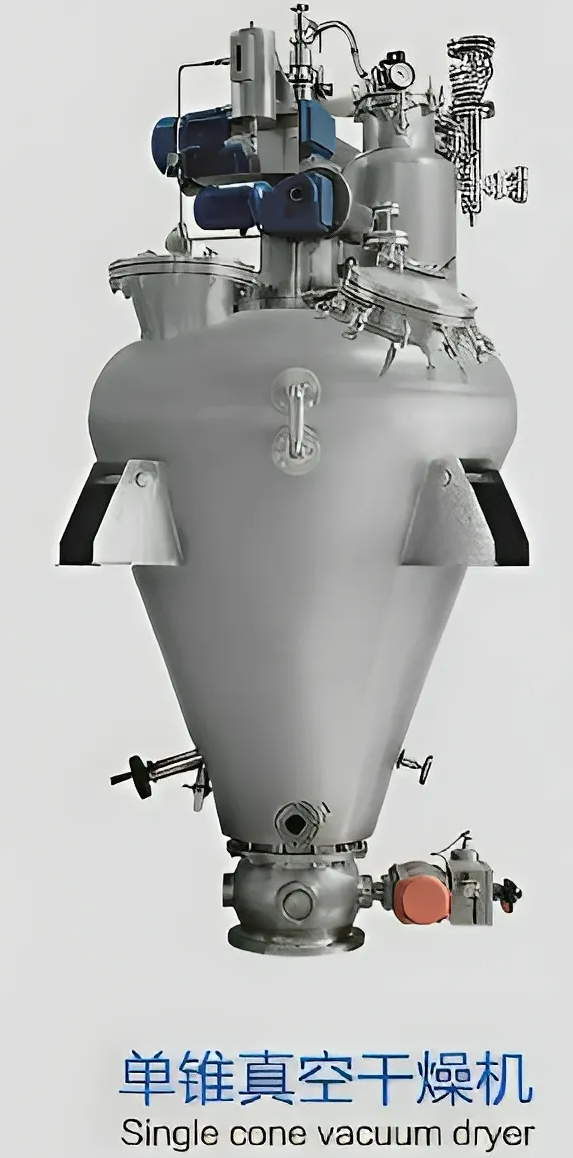

无锡市双瑞机械特种工程塑料专用单锥真空干燥机技术改进：

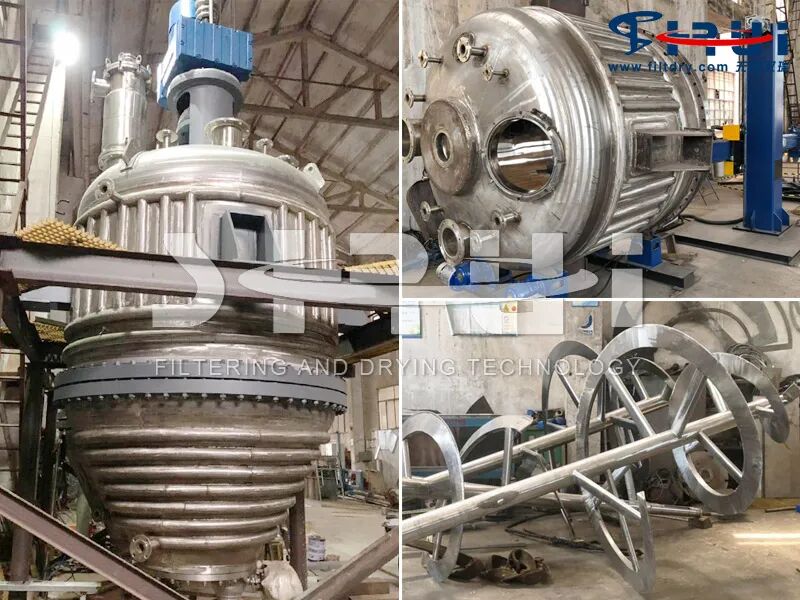

(1) 采用立式锥形筒体搭配空心螺带搅拌结构，筒体夹套与空心螺带均可通入热媒实现双向供热，有效提升整体换热面积。螺带低速旋转带动物料自锥底向上提升，再沿主轴涡流下落，形成持续三维循环运动，物料不断更新受热表面，改善传热传质条件，减少物料抱团、局部受热不均现象。搅拌剪切强度可控，在打散团聚湿料的同时，尽可能保护树脂原有颗粒形貌，减少过度粉化问题，保护树脂晶型结构不受破坏。
(2) 设备运行于负压真空环境，降低水分与有机溶剂沸点，实现相对低温条件下的干燥，规避高温长时间加热造成高分子热降解。设备配置氮气渗气保护系统，干燥后期高真空状态下，可通入加热氮气，打破固‑气两相平衡，把物料孔隙内难以逸出的水汽、残留溶剂携带至真空捕集系统，消除筒体底部干燥死角；同时氮气氛围隔绝氧气，降低PEEK类树脂高温氧化风险，也适配有机溶剂挥发工况下的防爆安全需求。
(3) 真空管路设计双通道真空口搭配脉冲反吹捕集装置，减少粉体物料被真空气流携带造成滤材堵塞，保障真空系统长期稳定运行。
(4) 设备底部配置大口径半球卸料阀，卸料残留少；筒体内壁抛光处理，搅拌与筒壁间隙控制合理，减少粘壁物料堆积；
(5) 整机可配置物料端高精度测温探头，实时捕捉物料真实温度，搭配自动化控制系统，实现干燥曲线记录存储，满足生产过程可追溯的管理诉求。
对比传统双锥回转干燥设备，该机型装料系数更高，同等设备容积条件下单批处理量更大；依靠双热源强化传热，干燥周期得到压缩，能耗有所优化；干燥完成后物料含水率可稳定满足Gao端牌号指标，为后续改性、挤出、注塑加工提供合格原料。
行业展望：国产特种塑料崛起，后处理装备向连续密闭智能绿色方向演进
随着人形机器人产业逐步推进量产、800V新能源汽车持续渗透，低空经济、商业航天、Gao端医疗植入、半导体装备产业的持续发展，PEEK及其同谱系特种工程塑料市场需求保持向上态势，国内一大批千吨级乃至规划万吨级树脂项目陆续规划建设。行业竞争已经不再仅仅聚焦聚合合成技术，精制提纯、洗涤、干燥整套后处理工艺与装备能力，已经成为新材料企业构建产品竞争力的重要一环。
面向未来，特种工程塑料后处理装备的发展呈现几个明确方向。
(1) 密闭集成化，减少物料暴露、减少转运环节，降低污染、损耗风险，把多步化工单元尽可能整合，简化产线布局。
(2) 智能化可追溯，关键工艺参数自动采集、存储，工艺配方可调用复现，缩小批次间品质差异，便于满足下游严苛的供应商审核要求。
(3) 绿色低碳化，强化有机溶剂回收、洗涤水资源循环利用，降低单位产品水耗、能耗，适配化工行业双碳与环保监管要求。
(4) 工艺柔性适配，同一套装备可以通过参数调整适配不同牌号、不同品类的聚芳醚酮、聚砜类高分子，匹配新材料企业研发迭代、多品种并行的生产模式。
国产特种工程塑料产业链正在向着自主可控、高质量发展方向迈进，聚合技术不断突破的同时，后处理装备的国产化工程迭代同样不可或缺。装备制造企业需要深度理解高分子材料物性、完整化工工艺路径，将装备结构设计和PEEK、PEKK、PEN等材料真实生产工况结合，持续优化设备传热、搅拌、过滤、溶剂回收、自控体系，帮助国内材料企业解决高纯精制量产的现实难题，助力国产特种工程塑料从产能规模扩张，迈向产品品质提升，更好服务于人形机器人、新能源、航空航天、医疗健康等国家重点新兴产业。
如需要了解过滤洗涤干燥三合一设备、特种工程塑料专用单锥真空干燥机的具体规格、工艺适配案例、配套工艺方案，可联系无锡市双瑞机械获取工艺工况对接与技术交流。
